机械齿轮加工过程中齿向误差超差的原因分析?

文章出处:公司动态 责任编辑:东莞市勤兴机械齿轮有限公司 发表时间:2022-07-23
  ​机械齿轮加工时齿向误差超差主要原因滚刀垂直进给方向与齿坯内孔轴线方向偏斜太大。加工斜齿轮时,还有附加运动的不正确。有关机床和夹具方面:

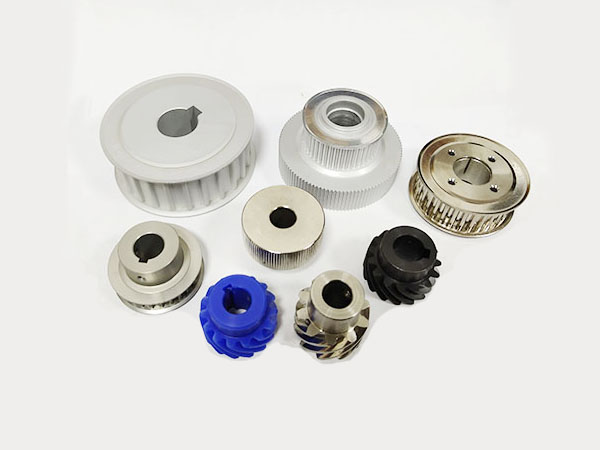

机械齿轮加工
立柱三角导轨与工作台轴线不平等
工作台端面跳动大
上、下顶尖不同轴
分度蜗轮副的啮合间隙大
分度蜗轮副的传动存在有周期性误差
垂直进给丝杆螺距误差大
分齿、差动交换齿轮误差大
有关工作方面:
齿坯两端面不平行
工件定位孔与端面不垂直
解决方法
着眼于控制机床几何精度和工件的正确安装。
有关机床和夹具方面:
修复立柱精度,控制机床热变型
修复工作台的回转精度
修复后立柱或上、下顶针的精度
合理调整分度蜗轮副的啮合间隙
修复分度蜗轮副的零件精度
垂直进给丝杆因使用磨损而精度达不到时,应及时更换
应控制差动交换齿轮的计算误差
有关工件方面
控制齿坯两端面的平行度误差
控制齿坯定位孔与端面的垂直度
