一、

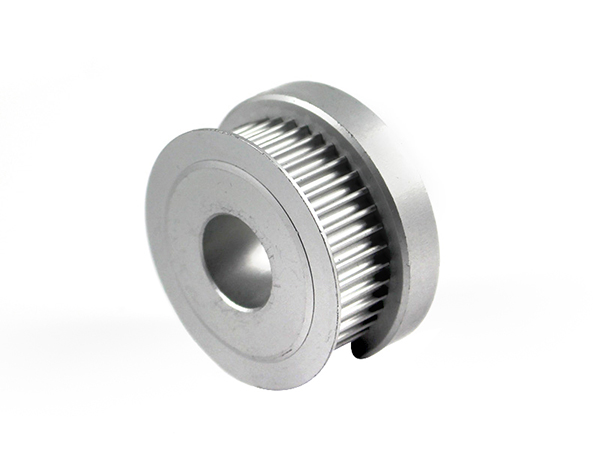

深圳同步轮安装前检查（避免装完返工、跳齿、跑偏）
核对规格匹配
深圳同步轮齿型（S3M/S5M/S8M/T5）、带宽、节距必须和同步带完全一致；新旧轮、新旧带不要混用，磨损不一致极易跳齿。
检查工件有无缺陷
同步轮齿面无毛刺、崩齿、变形、氧化坑；有毛刺用油石打磨光滑，不然会割断同步带齿。
内孔、键槽无磕碰，轴表面无锈迹、凹凸、铁屑。
挡边法兰完整，缺单边法兰后期皮带必跑偏。
清洁轴与同步轮内孔
酒精擦拭传动轴、同步轮内孔，清除油污、粉尘、油墨、金属碎屑；杂质会导致内孔打滑、发热磨损键槽。
二、同步轮装配固定关键要点
1. 轴与内孔配合间隙
标准轻载伺服（丝印、绕线排线）采用过渡配合，能轻松推入但无旷量；
不要强行敲打压入，容易导致轮体变形、内孔失圆，高速运转抖动。
2. 键槽与平键安装
平键完全卡入键槽，无松动、无单边悬空；
键顶面和同步轮键槽顶面留微小间隙，不能压紧顶死，否则运转异响。
3. 锁紧方式（紧定螺钉 / 胀套两种）
（1）紧定螺钉款（小型铝同步轮，绕线、丝印 X/Y 轴）
螺钉对准轴平面 / 轴上沉孔，不要只顶圆弧面，会打滑磨圆轴；
分两次对角拧紧，不要一次性锁死；
高转速设备建议螺丝点少量螺丝胶防松，避免长期震动松脱走位。
（2）胀紧套款（重载钢同步轮，振动摩擦焊升降滑台）
胀套先预套在轴上，再装入同步轮；
对角均匀分次锁紧螺栓，不要单边锁死，防止内孔偏心；
锁紧力度按标准扭力，过松打滑、过紧轴变形抱死。
4. 两轮安装同轴、平行（最容易忽略，跑偏根源）
主动轮、从动轮轴线必须完全平行，肉眼看上下左右无夹角；
两轮端面保持同一平面，前后错位会让皮带单边受力、快速磨薄、脱轨；
简易校验：拉一根细线紧贴两轮端面，整条线贴合无间隙即为合格。
三、同步带套装入与张紧调节
禁止硬撬皮带安装
不允许螺丝刀硬撬同步轮齿，极易崩裂皮带齿；距离可调机型松开张紧轮，缩小中心距，轻松套入后再调张力。
张紧力度标准（核心）
张力太小：传动打滑、走位不准、跳齿（丝印对位偏移、绕线排线乱）；
张力过大：皮带快速拉长、轴承负载加大、电机发热、噪音大。
简易测法：用手指按压皮带中间，下压挠度为两轮中心距的 1.5%～2% 最合适；高速伺服取偏小张力，重载升降机构适当加大。
加装张紧轮注意
张紧轮贴合同步带背面（光滑面），不能压带齿一侧，否则直接压坏齿牙。
四、挡边法兰安装要求
长行程、高速传动必须双边法兰；短距离轻载可单边，但受力侧要有挡边。
法兰内侧与皮带侧边预留 0.5mm 微小间隙，完全贴死会摩擦磨坏皮带侧边。
五、装配后校正与试机检查
手动盘动电机轴，整圈转动顺滑无卡顿、无刮擦异响；皮带无左右窜动。
空机低速试运行 3～5 分钟：
观察皮带是否跑偏、蹭法兰；跑偏立即校正两轮平行度；
查看同步轮有无发热、冒烟（内孔打滑发热）；
高速满载试机，核对定位精度，无跳齿、无走位误差才算合格。
六、车间工况额外注意（油墨 / 粉尘 / 油污设备）
丝印、绕线机多粉尘油墨环境：同步轮两侧加装简易防尘挡板，避免粉尘卡入齿槽加速磨损；
油污大的注塑、焊接工位：不要给同步轮齿面打黄油，油脂会溶胀 PU 同步带，导致脱齿失效；
高温设备远离热源，高温会让同步带老化拉长，频繁失步。
七、禁止错误操作（现场常见故障源头）
用铁锤直接敲击同步轮端面装配；
两轮轴线歪斜、端面错位强行使用；
皮带张力调至过紧或过松；
紧定螺钉顶在轴圆弧面上固定；
不同齿距、新旧磨损程度不一的轮 / 带混用；
齿面残留毛刺不打磨直接装机割坏皮带。
