一、机床分度系统（齿距累积误差核心来源）
普通机械式滚 / 插齿机（蜗轮蜗杆分度副）
故障表现：

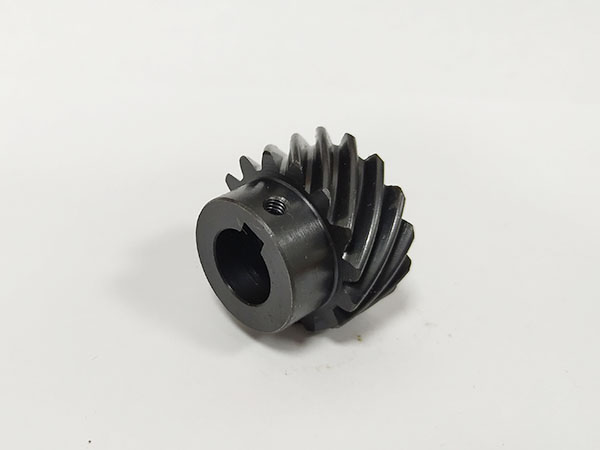

深圳齿轮加工整圈齿距周期性偏大偏小、累积误差超标
原因：分度蜗杆副磨损、侧隙过大、蜗杆轴向窜动、工作台锥导轨间隙、挂轮选配误差、蜗轮偏心
解决措施：
1. 调整分度蜗杆轴向垫片，控制轴向窜动≤0.003mm；蜗杆副侧隙统一控制 0.01～0.02mm，间隙过大研磨蜗轮副或更换新分度副。
2. 刮研工作台锥面导轨，消除工作台径向跳动，工作台回转跳动≤0.005mm。
3. 重新验算、研磨分齿挂轮，配对使用高精度挂轮，消除传动链周期误差。
4. **误差抵消法**：标记蜗轮偏心高点，装夹工件时将工件偏心与蜗轮偏心反向抵消，大幅降低累积误差。
5. 定期清洁、强制润滑分度蜗轮蜗杆，避免干磨加剧磨损。
数控滚齿 / 磨齿机（伺服 + 光栅分度）
故障：随机齿距偏差、分段累积超差、批量一致性差
解决：
1. 激光干涉仪检测 C 轴（工作台）定位、重复定位，做**螺距 / 分度误差补偿**，系统写入补偿表消除伺服传动链固有误差。
2. 检查伺服编码器屏蔽接地，变频器、电机加磁环抗电磁干扰，避免分度丢脉冲、定位漂移。
3. 修正 C 轴反向间隙补偿参数，联轴器松动重新锁紧；同步主轴与工作台电子齿轮比参数，禁止随意修改分齿速比。
4. 高精度机床配备闭环光栅尺，替代开环编码器，分度定位精度可达 ±0.001mm。
二、工装、齿坯与装夹偏心（常见批量齿距超差原因）
齿坯本身精度前置控制（源头防控）
- 齿坯内孔、外圆同轴度≤0.003mm，端面跳动≤0.002mm；粗车后增加调质去应力，减少热处理变形。
- 高精度齿轮采用精镗 / 精磨内孔，禁止直接粗车毛坯做定位基准。
心轴、夹具精度管控
1. 选用精密磨制心轴：配合面圆度≤0.002mm，心轴两端同轴度≤0.003mm；定期研磨锥柄、定位外圆，磨损立即报废。
2. 液压涨套 / 液性塑料心轴优先，夹紧力均匀（2～5MPa），避免三爪卡盘单点夹紧带来的工件椭圆变形。
3. 装夹找正标准：工件外圆径向跳动≤0.005mm，端面跳动≤0.003mm，超出重新垫铜皮、修磨定位端面。
装夹操作防偏心要点
- 心轴、工件定位面清洁无铁屑毛刺，否则局部顶起产生偏心；
- 薄壁齿轮采用低夹紧压力，增加端面辅助支撑，抑制夹紧变形；
- 批量加工前首件打齿距累积，确认无偏心再批量投产。
三、刀具安装与刃磨误差（造成单齿距 fpt 超差、局部齿距乱）
滚齿加工
1. 滚刀锥柄、主轴锥孔擦拭干净，拉杆拉紧力矩达标，滚刀安装后**径向跳动≤0.005mm，端面窜动≤0.003mm**。
2. 滚刀刀垫两端平行度控制，不平刀垫会造成滚刀倾斜，齿距周期性波动。
3. 滚刀定期专业刃磨，前角、齿形精度达标；磨损 0.02mm 以上立即重磨，磨损刃口切削力波动直接导致单齿距偏差。
4. 滚刀轴线与工件轴线严格平行，刀架角度校正，斜齿加工螺旋角校准，避免单侧齿切削受力不均。
插齿加工
1. 插齿刀安装端面跳动严控，刀杆端面修磨平整；
2. 插齿刀让刀机构调整平稳，让刀量忽大忽小会出现相邻齿距忽大忽小；
3. 插齿主轴轴向窜动修复，否则每齿切削深度不一致。
磨齿（硬齿面修正热处理齿距变形）
1. CBN / 刚玉砂轮精细修整，砂轮端面、外圆无跳动；
2. 采用粗磨→半精磨→精磨分级磨削，单次磨削余量≤0.015mm，减小磨削力造成的弹性退让误差。
四、切削工艺与热变形控制（动态齿距漂移）
1. **分粗、精加工两道工序**
粗滚留 0.03～0.08mm 精滚余量，粗加工释放大部分切削应力，精加工切削力小、弹性变形小，齿距更稳定；禁止一次切全齿深。
2. 优化切削参数降低振动
降低进给量（0.08～0.12mm/r），适当提高切削线速度，减小切削冲击；机床地脚锁紧、增加减震垫消除共振，振动会造成随机齿距误差。
3. 恒温冷却控热变形
充足高压切削油 / 磨削油，充分冷却工件、刀具、工作台；高精度车间恒温 20±0.5℃，避免机床床身、工件温差伸缩导致分度基准漂移。
4. 缩短单次连续加工时长，批量间隔停机回温，防止工作台持续升温分度偏移。
五、热处理变形导致的成品齿距超差（硬齿面重点）
现象：滚齿后齿距合格，淬火后 Fp 大幅超差
解决工艺链优化：
1. 预处理：齿坯调质、稳定化回火，细化组织，减少淬火畸变；薄壁齿轮采用分级淬火、真空淬火，降低热应力变形。
2. 预留珩齿 / 磨齿修正余量：
- 7 级精度：滚齿→渗碳淬火→珩齿（珩磨余量 0.01～0.03mm，修正热处理齿距累积误差）；
- 5～6 级精密齿轮：滚齿→淬火→数控蜗杆磨齿，磨削可完全修正热处理带来的齿距偏差。
3. 淬火后低温时效，释放淬火应力再精加工。
