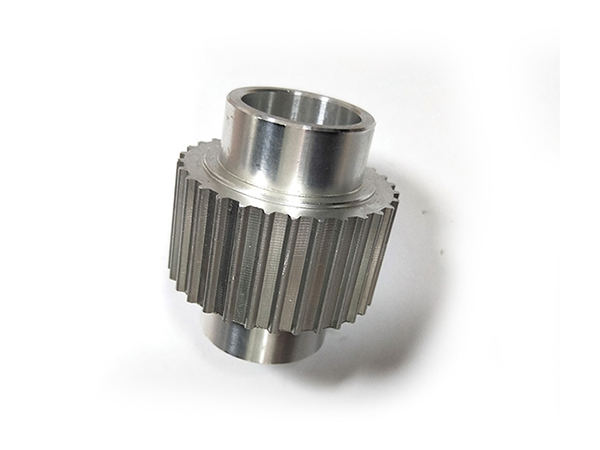

东莞同步轮材质常用：45# 钢、铝合金、铸铁、尼龙；加工工序：原材料下料→粗车→精车→滚齿 / 插齿→键槽加工→热处理（金属件）→表面处理→孔径精加工→检验入库。那么，下面分来料、机加工、齿形加工、热处理、表面处理、成品全检、仓储防护七大环节质量管控要点，包含管控标准、检测工具、不良预防措施。
一、原材料来料质量控制（源头杜绝批量不良）
1. 材质核对
1）每批型材 / 圆棒索要材质质保书，光谱抽检材质成分；
45 钢：碳含量达标，无劣质废钢掺杂；
铝合金：6061/7075 区分，硬度达标；
2）杜绝混料：不同材质原料分区堆放，悬挂物料标识卡。
2. 型材外观与尺寸检验
1）外观：圆棒无裂纹、砂眼、气孔、弯曲、氧化皮厚层；
2）尺寸：卡尺测圆棒外径，公差 ±0.05mm；直线度用平尺靠测，弯曲＞0.3mm/m 直接拒收；
3）硬料抽检硬度：布氏硬度计，45# 钢热轧料 HB170~210。
3. 不良处理
来料不合格整批隔离，标识 “不合格禁用”，退回供应商，留存检验记录。
二、车削工序质量控制（外圆、端面、内孔基础尺寸管控）
1. 工装设备管控
1）车床主轴定期校正跳动，卡盘每月校准同轴度；
2）刀具管理：硬质合金车刀定时换刀，建立刀具使用寿命台账；
3）工装夹具定期清洁铁屑，避免夹持歪斜导致尺寸偏差。
2. 加工过程巡检（每 20 件巡检 1 次，首件必检）
首件三检制度
操作工自检→班组长复检→质检员专检，首件合格后方可批量生产，首件样件留存。
关键尺寸管控
同步轮外径、内孔、台阶厚度：数显卡尺、千分尺，尺寸公差严格按图纸执行；
端面垂直度、内孔同轴度：百分表打表检测，跳动控制≤0.02mm；
外观要求：无车刀纹、毛刺、崩角、划痕，端面平整无凹凸。
3. 常见不良预防
1）内孔尺寸偏大：刀具磨损、夹持松动，定时补偿刀补；
2）端面跳动超差：工件未贴紧卡盘、主轴间隙大；
3）毛刺过多：降低切削速度、选用锋利刀片，加工后统一去毛刺。
三、齿形加工核心质量控制（同步轮关键工序，直接影响传动、跳齿、噪音）
齿形加工方式：滚齿机、插齿机、铣齿机
1. 设备与滚刀管控
1）滚刀必须匹配同步轮模数（M1/M1.5/M2/M3/M5 等），模数混用直接报废；
2）滚刀定期检测磨损，齿尖出现崩缺、磨损 0.03mm 以上立即更换；
3）滚齿机工作台分度精度每月校准，杜绝周节误差、累积齿距误差。
2. 齿形关键检测项目（必检）
齿距累积误差：齿轮跳动检测仪，误差超标运行抖动、噪音大；
齿形、齿向公差：专用齿形样板比对；
齿顶圆、齿根圆尺寸：千分尺测量，保证与同步带完美啮合；
齿面外观：无毛刺、拉伤、崩齿、麻点，齿面粗糙度 Ra≤3.2；
齿槽清洁：齿间无残留铁屑，避免装配磨损同步带。
3. 不良管控
出现崩齿、缺齿、齿形变形工件，单独分拣报废，严禁流入下道工序；滚齿每小时抽样检测一组齿形参数。
四、键槽、定位孔加工质量控制
平键 / 花键槽采用插床、线切割、铣床加工；
检测：键槽宽度、深度用键槽塞规；对称度用百分表打表，对称度公差≤0.03mm；
孔位、定位台阶尺寸全检，防止装配时轴与同步轮配合间隙异常；
键槽内部去毛刺，尖锐毛刺会划伤传动轴。
五、热处理工序质量控制（仅金属同步轮：45# 钢、铸铁）
热处理目的：提高齿面硬度、耐磨、延长使用寿命，尼龙 / 铝轮无热处理。
炉温管控：淬火、回火炉实时温控，每炉记录温度曲线；
硬度抽检：洛氏硬度计，45# 钢同步轮齿面 HRC40~48；硬度不足易磨损，硬度过高容易断齿；
变形控制：热处理后校正，百分表检测内孔、端面变形，变形超差返工校正，严重变形报废；
脱碳、裂纹检测：磁粉探伤抽检，齿根、内孔出现微裂纹直接报废（高速运转会断裂）。
六、表面处理工序质量管控
表面处理类型：发黑、镀锌、阳极氧化（铝轮）、抛光、防锈油
前处理：加工工件彻底去除铁屑、油污，否则镀层脱落、氧化起皮；
外观检验：
发黑 / 镀锌：镀层均匀，无漏镀、白斑、锈点；
铝合金阳极氧化：色泽均匀，无划伤、氧化膜脱落；
耐腐蚀性抽检：盐雾测试，镀锌件盐雾≥48 小时无生锈；
防护：处理完成后工件涂抹防锈油，隔绝空气氧化。
七、成品全检管控（出货前zui终检验，杜绝不良流出）
1. 成品全检项目
1）尺寸全检：内孔、外径、齿顶圆、厚度、键槽尺寸；
2）形位公差：端面跳动、内孔同轴度、齿圈跳动；
3）齿形啮合检验：匹配对应型号同步带试啮合，无卡滞、无单边接触；
4）外观全检：无崩齿、划痕、毛刺、锈蚀、磕碰变形；
5）配套配件检查：紧定螺丝、挡圈配套齐全。
2. 分选与标识
1）合格品、轻微瑕疵品、报废品三区隔离存放；
2）合格产品贴标签：模数、齿数、内孔规格、材质、生产日期；
3）不良品记录不良类型、数量、工序，复盘整改工艺。
八、仓储、包装防护质量控制（避免成品完工后磕碰损坏）
工件单件套塑料保护膜，齿面单独防护，避免堆放磕碰崩齿；
分类装箱，不同模数、齿数同步轮分开包装，箱内填充珍珠棉缓冲；
仓库干燥通风，湿度≤60%，金属件定期补涂防锈油，防止生锈；
出库二次抽检，确认型号、尺寸无误再发货。
九、配套管理体系（长效稳定质量）
建立首件检验、工序巡检、成品终检三级检验制度，留存检验记录；
设备定期保养：车床、滚齿机、检测仪制定月度 / 季度校准保养计划；
不良品追溯：每批次标注生产班组、设备、生产日期，批量不良快速定位问题工序；
人员培训：操作工、质检定期培训图纸识图、检测工具使用、不良识别标准。
