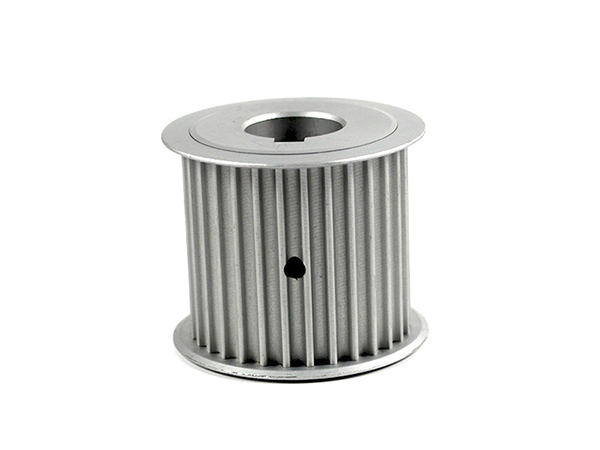

同步轮（同步带轮）是和同步带配对、靠齿形啮合传动的精密带轮，核心是不打滑、传动比准、噪音小、免润滑。那么，下面小编讲解一下
广州同步轮工作中严禁轴向窜动的方法：
一、先明确：轴向窜动的主要诱因
带轮轴向未定位、无挡边 / 定位环；
轴、带轮、键槽配合间隙过大；
两轮轴线不平行、端面不同面；
锁紧机构松动、振动松脱；
轴本身轴向有间隙、轴承窜动。
二、结构设计 & 配件选型（从源头杜绝，优先做）
1. 标配挡边（基础、有效）
单侧挡边：水平传动、短中心距，主动轮 / 从动轮任选一侧加整圈挡边；
双侧挡边：长中心距、高速、垂直 / 倾斜传动、往复运动，两轮全部双侧挡边，彻底防跑偏掉带；
要求：挡边高度＞同步带厚度，挡边内圈光滑无毛刺，避免刮伤带体。
禁忌：高速、长跨距、立式传动严禁无挡边。
2. 增加轴向定位环 / 定位台阶
轴肩定位
轴上车出定位台阶，带轮一侧紧贴轴肩，限制单向窜动；配合挡边双向限位。
加装止推环 / 卡簧（轴用弹性挡圈）
带轮外侧开槽，装入轴用卡簧，卡簧紧贴带轮端面，锁住轴向位移；
适用：单端无轴肩、多轮并排安装场景。
要点：卡簧槽尺寸匹配，卡簧完全入槽，不松动、不脱出。
定位套筒
多组同步轮、轴承串联时，使用隔套 / 定位套分隔定位，保证每组轮体轴向位置固定，互不窜动。
3. 优先选用免键胀紧套 / 锥套结构（大幅减少间隙）
普通键槽 + 紧定螺钉：长期振动易松、产生间隙→窜动；
✅ 改用胀紧套（涨套）/ 锥套连接：
全周抱紧轴面，无配合间隙，轴向、周向同时锁死；
耐振动、不松脱，自动化设备、重载 / 高速工况首选。
三、装配配合标准（控制间隙，不给窜动留空间）
1. 轴与带轮内孔配合公差（核心）
常规工况：选用过渡配合，内孔与轴单边间隙≤0.02mm；
高速 / 精密工况：小过盈配合，装配后无旷量；
严禁：间隙过大（手能轻松拨动带轮），运转必窜动。
2. 键槽装配要求
键与键槽两侧贴合，顶部留微小间隙，侧面无晃动；
紧定螺钉（顶丝）必须顶在平键平面上，不要顶轴光面，防止打滑 + 轴向移位。
3. 两轮端面平齐 + 轴线平行（跑偏窜动头号元凶）
端面齐平
两同步轮端面必须在同一平面，偏差≤0.1mm；肉眼明显错位，皮带立刻单边受力、轴向跑偏。
轴线平行
两传动轴严格平行，平行度误差≤0.1mm/100mm；
轴歪斜 → 皮带轴向分力持续推挤带轮，逐步窜位、偏磨。
校正方法：拉线 / 钢板尺比对两轮端面，微调机架 / 轴承座位置。
4. 轴承与传动轴轴向限位
轴的窜动大多来自轴承间隙：
轴承端盖加装调整垫片，消除轴承轴向游隙；
成对角接触轴承 / 圆锥滚子轴承，按要求预紧，杜绝轴整体左右窜动；
轴承座固定螺栓锁紧，加装防松垫圈。
四、锁紧防松措施（抵抗设备振动，防止后期松脱）
设备持续振动会让螺丝、顶丝慢慢松动，是生产中后期窜动的主因：
紧定螺钉加固
多颗顶丝对角锁紧，不要只锁一颗；
螺纹处涂抹可拆卸螺纹防松胶（中强度），禁止用高强度厌氧胶（后期无法拆卸）。
螺栓防松
轴承座、电机座、带轮固定螺栓：
标配弹簧垫圈 + 平垫圈；
重要工位加装止动垫片、尼龙防松螺母。
多轮组合：所有隔套、卡簧、轮体端面互相顶紧，形成整体刚性，杜绝单点晃动。
五、皮带张紧与运行调试（辅助减少轴向推力）
张紧力适中
过松：皮带抖动、左右摆动，带动带轮窜位；
过紧：轴向侧向力变大，加剧磨损与位移；
按机型标准挠度调张紧力，运行 2~4 小时复紧一次（新皮带会微伸长）。
皮带本身检查
同步带两侧面厚度一致、无偏磨；若皮带本身歪斜、偏厚，运行会持续推挤带轮，先更换不良皮带。
试运转验证
空载试运行 10~30 分钟，观察：
皮带是否左右游走；
带轮有无肉眼可见轴向位移；
出现跑偏立即停机重新校正平行度、端面、张紧力。
六、日常点检 & 维护（提前预判，避免故障扩大）
点检周期（车间通用）
每班：目视检查带轮、卡簧、挡边、顶丝有无松动、移位；
每日：手轻推带轮，检查有无轴向旷量，有间隙立即停机加固；
每周：复紧全部固定螺丝、检查防松件完好性。
重点巡检项
卡簧、定位套是否脱落、移位；
挡边有无变形、开裂；
带轮与轴之间是否出现相对滑动；
轴承有无轴向窜动、异响。
七、已出现轴向窜动的快速排查 & 补救
用手能左右拨动带轮
→ 配合间隙大 / 顶丝松动 → 复紧顶丝 + 涂防松胶；间隙过大更换带轮或轴。
带轮不动，但皮带来回跑偏
→ 两轮端面不齐 / 轴线不平行 → 重新校正机架、轴承座。
整根轴左右窜动
→ 轴承轴向间隙大 / 端盖未锁紧 → 加调整垫片预紧轴承，锁紧端盖。
运行一段时间后慢慢窜位
→ 振动松脱 → 补装防松件、涂螺纹胶，改用胀紧套结构。
